在2030年碳達峰情景下，我國氫氣的年需求量將達到3,715萬噸，在終端能源消費中占比約為6%，可再生能源制氫產量約500萬噸。在2060年碳中和情景下，我國氫氣的年需求量將增至1.3億噸左右，在終端能源消費中占比約為20%，可再生能源制氫將提供80%的氫能需求，僅可再生能源制氫減排量便有望達到16億噸/年，約占當前我國能源活動二氧化碳總排放量的19%。
著眼前瞻性，未來我國氫氣需求量增大的現狀，如何獲得氫氣同時減少能源消耗將是重大課題。
當前，電解鹽水次氯酸鈉發生器以其安全、原料簡單易得，運行成本低廉，在水處理消毒應用越來越廣泛，我們知道，電解鹽水產生次氯酸鈉溶液的同時，帶來副產物氫氣，給環境安全帶來風險，氫氣處理得當排放符合國家安全要求，是非常理想的消毒產品；生產1kg有效氯，產生0.35m3的氫氣，設備產量越大氫氣產量就越大，大量氫氣被稀釋釋放至大氣中浪費掉。
次氯酸鈉發生器是一種新型的用于現場生產次氯酸鈉溶液的設備，適用于各種需要采用含氯消毒的場合。

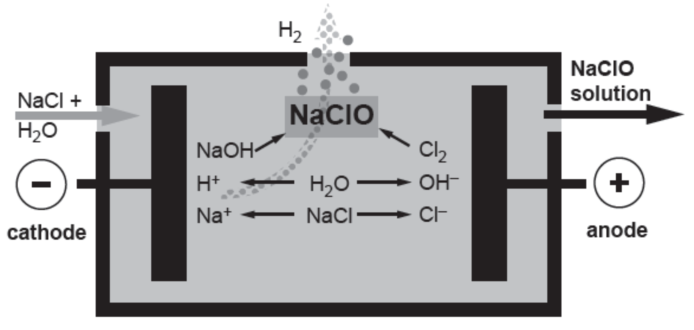

電解鹽水次氯酸鈉發生器的電解過程是一個電化學的反應過程，原料：鹽+電+水，制成次氯酸鈉溶液品質純凈。其工作原理是：氯化鈉溶液在一定的槽電壓作用下，在電解槽內發生一系列電化學反應，最終生成次氯酸鈉溶液。
電解池中的反應：
(1) 2NaCl + 2H2O = 2NaOH + Cl2 + H2
2 陽極反應：2NaCl => 2Na+ + Cl2 + 2e-
2 陰極反應：2H2O + 2e- => H2 + 2OH-
產生的氯氣與生成的氫氧化鈉溶液反應，生成次氯酸鈉溶液。
(2) Cl2+ 2NaOH = NaCl + NaClO + H2O
2 極間反應：2NaOH + Cl2 =>NaClO + NaCl + H2O
以上兩式得出：次氯酸鈉發生器電解主反應：
(3) NaCL+ H2O = NaCLO + H2↑
2 總反應： NaCl + H2O =>NaClO + H2
生成次氯酸鈉的過程同時產生相當量的氫氣。按照此計算，每產生1克NaCLO約生成0.35升H2。
未來收集氫氣被收購，將是利國利民的好事；既能為水消毒得到廉價消毒產品，同時售賣氫氣獲得收益，將會為使用次氯酸鈉發生器的用戶帶來利好。
我們與國家能源集團新能源研究院共同研發的國際專利技術，“次氯酸鈉發生器氫氣回收裝置”，取得圓滿成功。
本“氫氣回收裝置”通過電解鹽水（或海水）產生的氫氣將通過特有的提純裝置將氫氣提純，其純度可達到99.99%。
電解制氯氫氣回收技術系統組成：
1. 成套系統組成
|
1 |
飽和鹽水制備模塊 |
7 |
次氯酸鈉存儲模塊 |
|
2 |
稀鹽水制備模塊 |
8 |
次氯酸鈉輸出模塊 |
|
3 |
電解反應室 |
9 |
氫氣存儲模塊 |
|
4 |
電解電源模塊 |
10 |
氫氣輸出模塊 |
|
5 |
氣液分離模塊 |
11 |
成套控制系統 |
|
6 |
氫氣純化模塊 |
12 |
動力分配系統 |
2. 性能指標
|
產生氧化劑流量： |
1.50 m3/Hr 至 35.00 m3/Hr |
|
產生氫氣純度： |
99.99% |
|
電耗： |
0.24 Nm3 H2 + 1.50 m3氧化劑 / 5.5 kW.H AC |
|
氫氣區域防爆等級： |
Ex d IIC T4 |

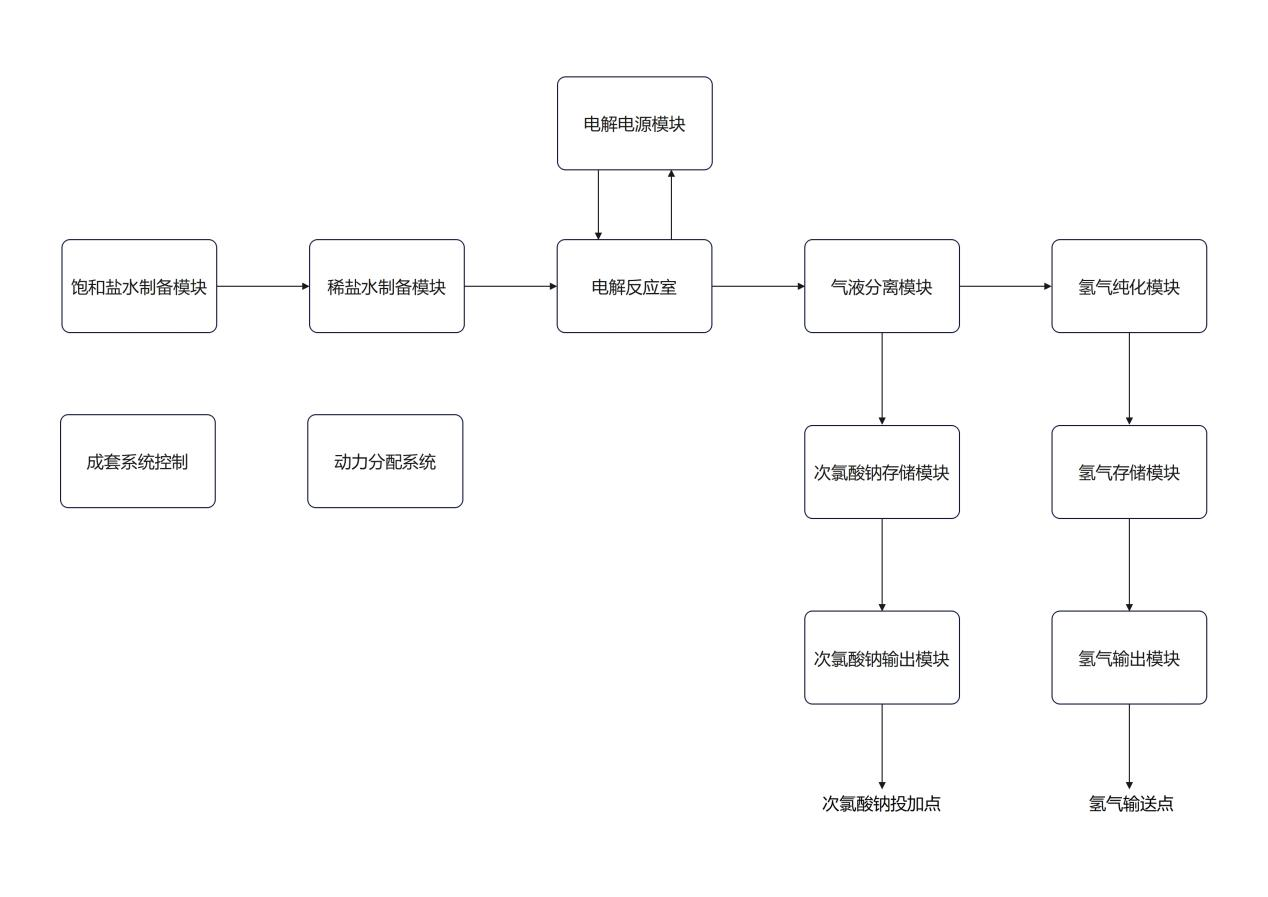

3. 成套系統工藝流程

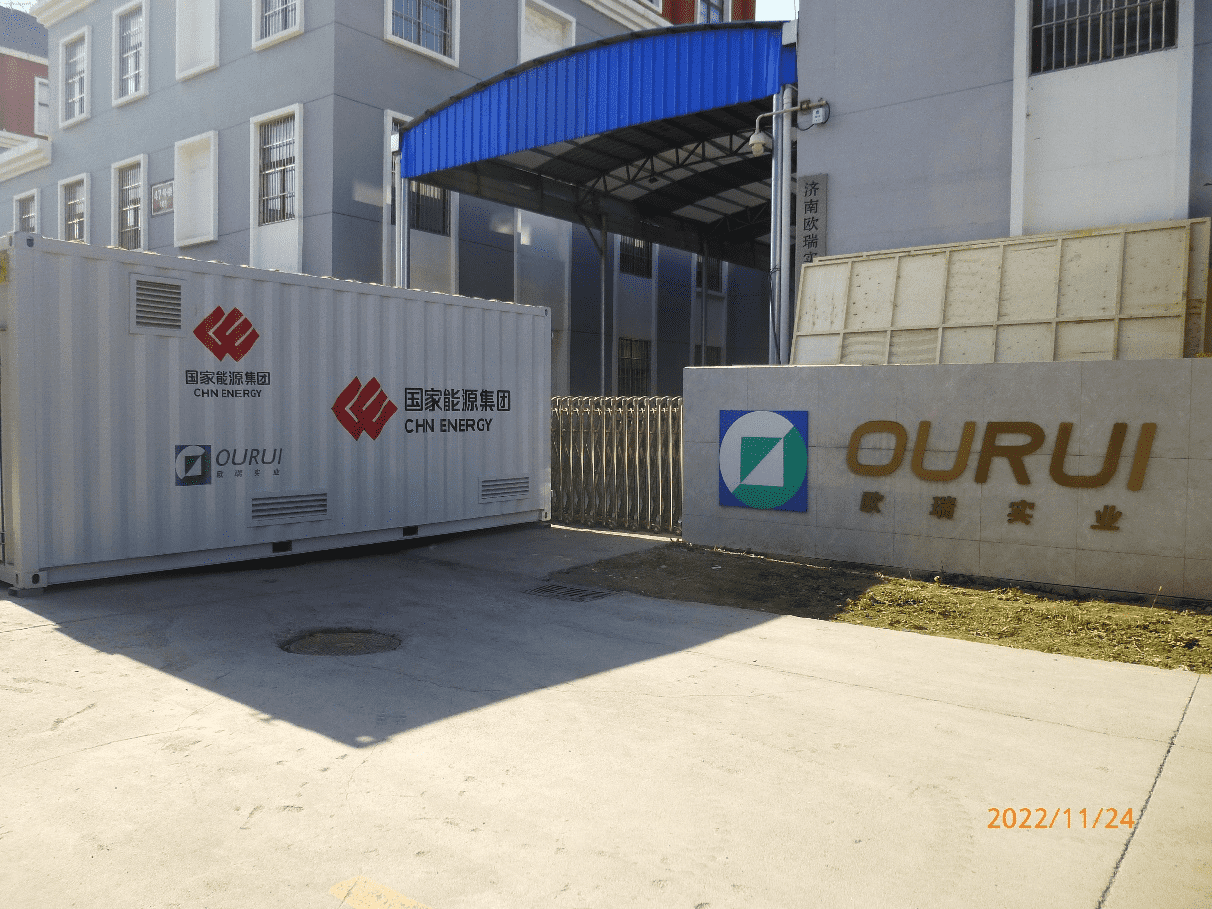

合作案例
濟南歐瑞實業有限公司
歡迎垂詢！技術研發部 2023年8月22日
